Kötészeti eljárások

Hajtás

A lapok hajtása kisebb méret (pl. térkép) vagy a tartalom megosztása céljából (például leporelló).

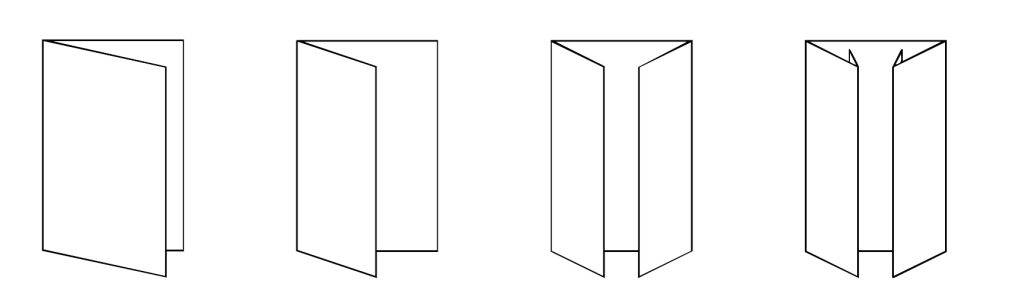

Szimmetrikus

Aszimmetrikus

Oltár

Zárt oltár

Göngyölt
(6 oldalas)

Göngyölt

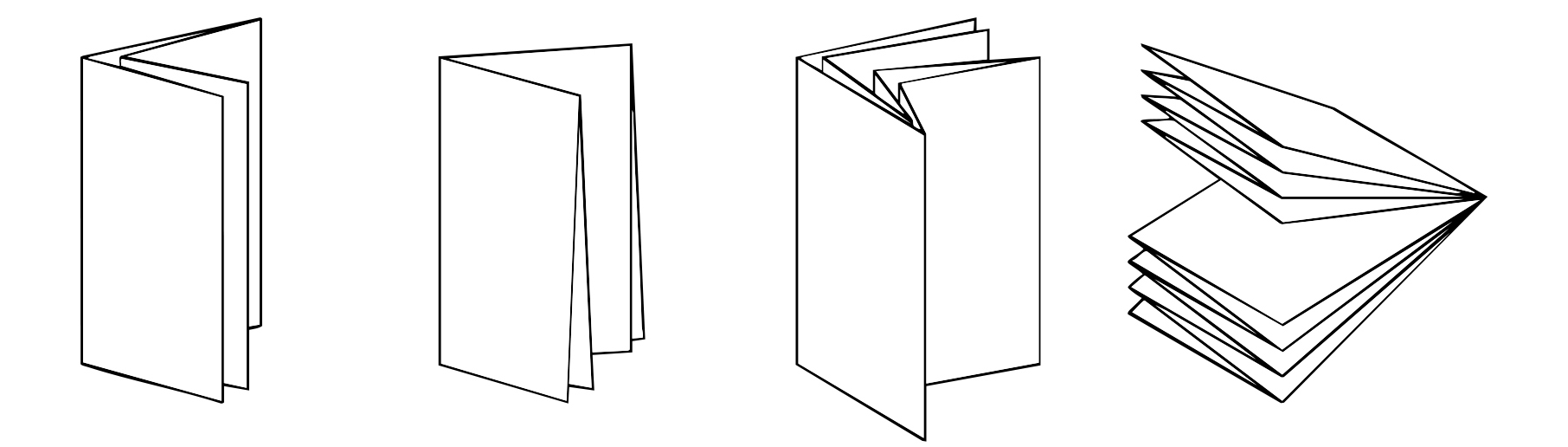

Leporello
(6 oldalas)

Leporello
(több oldalas)

Párhuzamos hajtás
(8 oldalas)

Merőleges hajtás
(8 oldalas)

Párhuzamos hajtás
(16 oldalas)

Térképhajtás



Fontos:

  • A hajtás vastagabb vagy fóliázott papíroknál biegeléssel könnyíthető.
  • A méret megadásakor a hajtott méretet és terjedelmet kell figyelembe venni, hiszen például így különböztethető meg egy hajtatlan A4 lap a hosszanti oldalára merőlegesen kettéhajtottól, amit már A5-ös, négyoldalasnak kell tekinteni.

Összeszerelési útmutató

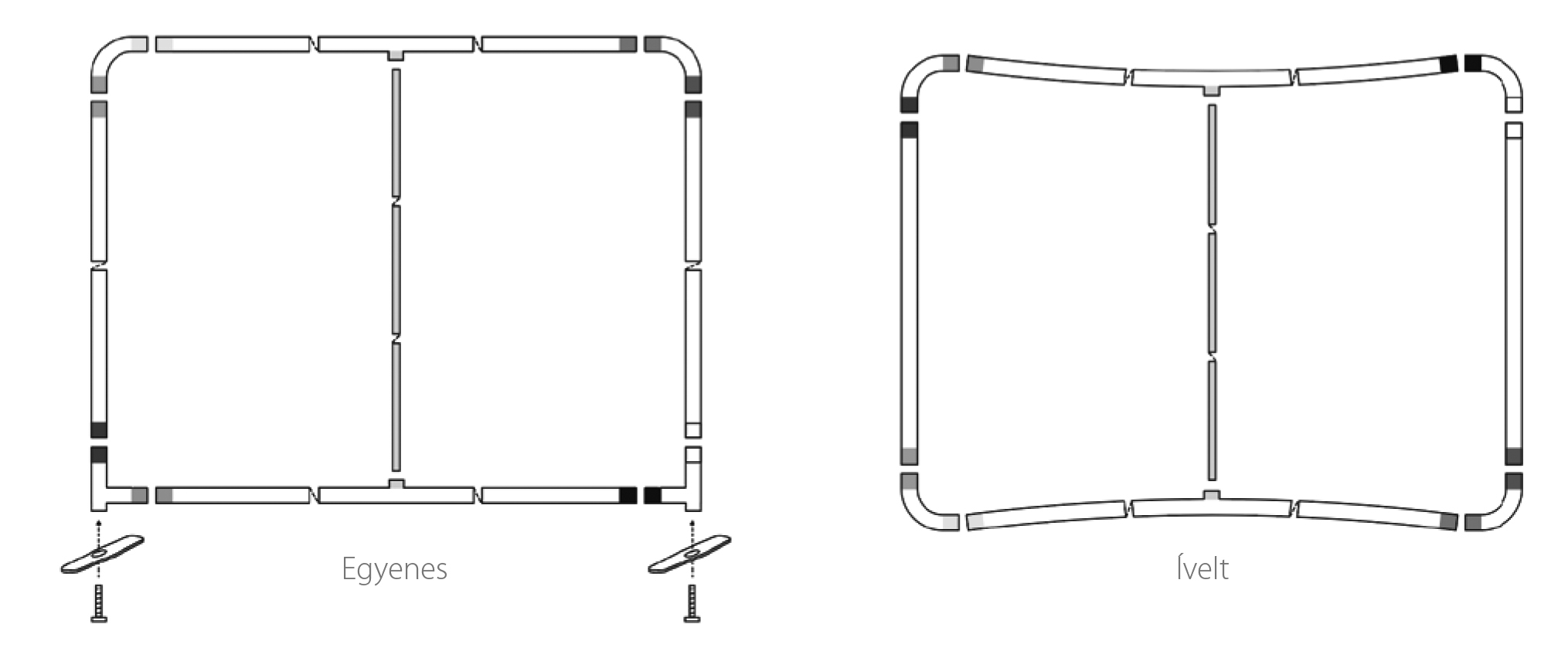

Tube Textiles sajtófal összeszerelés lépései:

  1. lépés – Alkatrészek előkészítése
    Vegye ki az alumínium csöveket és csatlakozókat a hordtáskából, majd rendezze őket méret és forma szerint.
    Ellenőrizze, hogy minden elem megvan (oldal-, felső-, alsó és sarokelemek).
  2. lépés – Váz összeillesztése
    Illessze össze a csöveket a számozott vagy jelölt csatlakozások mentén, amíg a zárócsapok a helyükre nem kattannak.
    A szerkezet ekkor önmagában is stabilan áll.
  3. lépés – Textilborítás felhelyezése
    Húzza rá a textil huzatot a teljes vázra, kezdve a felső résznél, majd igazítsa le az aljáig.
    Ügyeljen rá, hogy a nyomat középen fusson, ne legyen elcsavarodva.
  4. lépés – Rögzítés és beállítás
    Zárja a textilhuzat alsó cipzárját vagy tépőzárját, hogy az anyag feszes legyen.
    Ellenőrizze, hogy a szerkezet egyenesen áll, majd helyezze a megfelelő pozícióba.



Fontos:

  • A szerkezetet két személy ajánlott összeszerelni.
  • Ne húzza túl a textilt, nehogy megnyúljon vagy elszakadjon.
  • Nedves huzatot ne hajtson össze tárolás előtt.
  • Szeles, kültéri használat esetén rögzítés vagy súlyozás ajánlott.

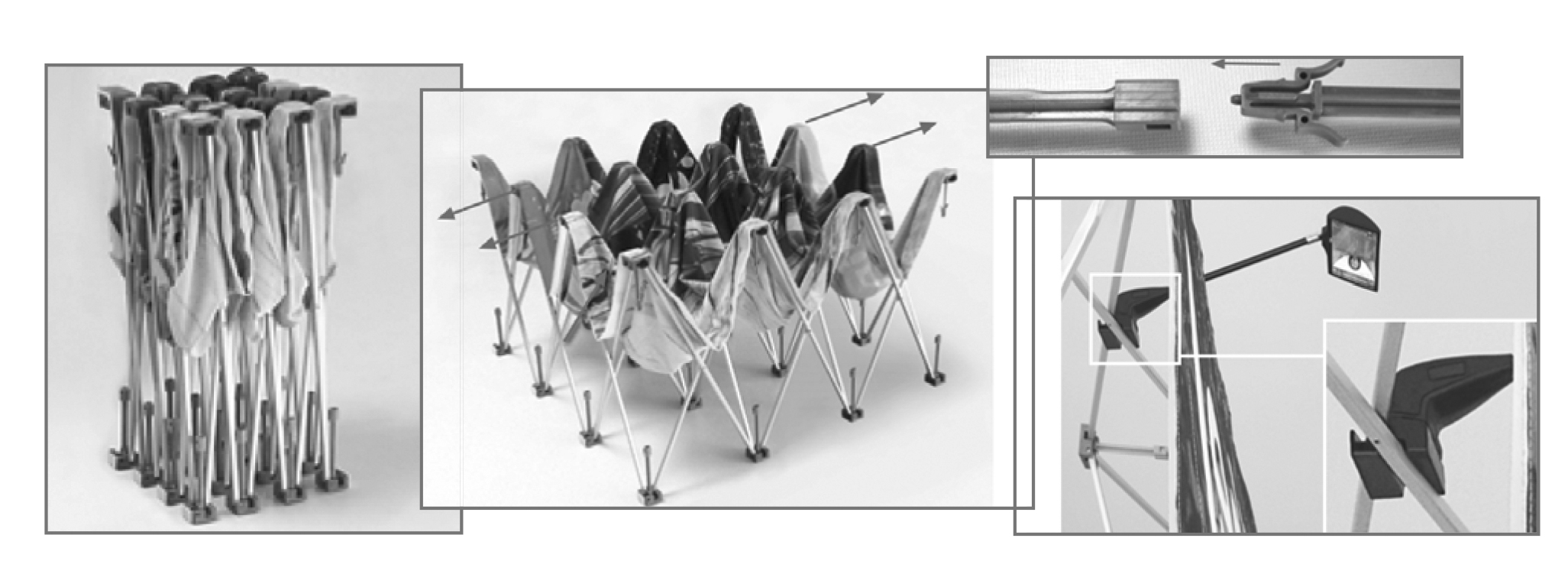

Pop up sajtófal összeszerelés lépései:

  1. lépés – Váz kinyitása
    • Helyezze a szerkezetet a földre.
    • Fogja meg két kézzel a váz széleit, és óvatosan húzza szét, amíg teljesen ki nem nyílik a rácsszerkezet.
  2. lépés – Mágneses rudak felhelyezése
    • A váz függőleges oszlopaira pattintsa fel a mágnescsíkos rögzítőrudakat.
    • Ügyeljen arra, hogy minden függőleges vonalra kerüljön egy rúd.
  3. lépés – Nyomatpanelek rögzítése
    • A panelek hátoldalán található mágnescsíkot illessze a rögzítőrudakhoz.
    • Felülről lefelé haladva simítsa a panelt a helyére.
    • Folytassa, amíg az összes panel a helyére nem kerül, figyelve a grafika illeszkedésére.
  4. lépés – Kiegészítők felszerelése (ha van)
    • A LED lámpákat a váz felső részére csíptesse, majd állítsa be a dőlésszöget.

Fontos:

  • A szerkezetet lehetőség szerint sík, vízszintes felületre tegyék. Az aljzat egyenetlensége a panelek feszülését, elcsúszását okozhatja. Alátámasztással vízszintesbe hozható a szerkezet, így a panelek pontosan illeszthetők lesznek.
  • A nyomatpanelek felületét ne hajtsa meg, és ne tegye ki nedvességnek.
  • A váz kinyitásakor és összecsukásakor ne erőltesse, hogy elkerülje az alkatrészek sérülését.

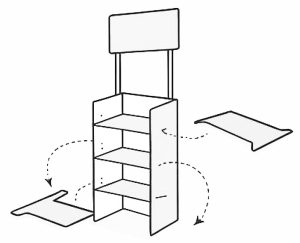

Pop up pult összeszerelés lépései:

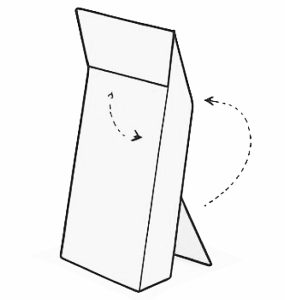

  1. lépés – Alaptest kialakítása
    • a pult oldallapjainak és előlapjának összeillesztése (ragasztófülek vagy bepattintható fülek mentén)

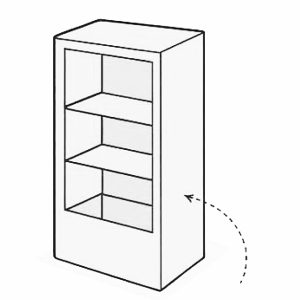

  2. lépés – Belső merevítő/polc behelyezése
    • ez ad stabilitást, egyben teherhordó elem (általában a test közepén helyezkedik el)
  3. lépés – Pultlap rögzítése
    • a felső lap ráillesztése és a fülek bepattintása vagy belső tartókra helyezése

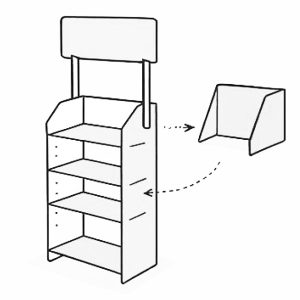

  4. lépés – (Opcionális) Fejrész tartórúdjainak behelyezése
    • két kartonrúd vagy PVC cső a pultlapból indul felfelé
  5. lépés – Fejrész (reklámtábla) felhelyezése
    • a rudak végére illesztve, esetenként bepattintva vagy rögzítőfüllel
  6. lépés – Grafikai elemek igazítása
    • ellenőrzés, hogy minden illeszkedik, és a nyomatok helyesen állnak

Fontos:

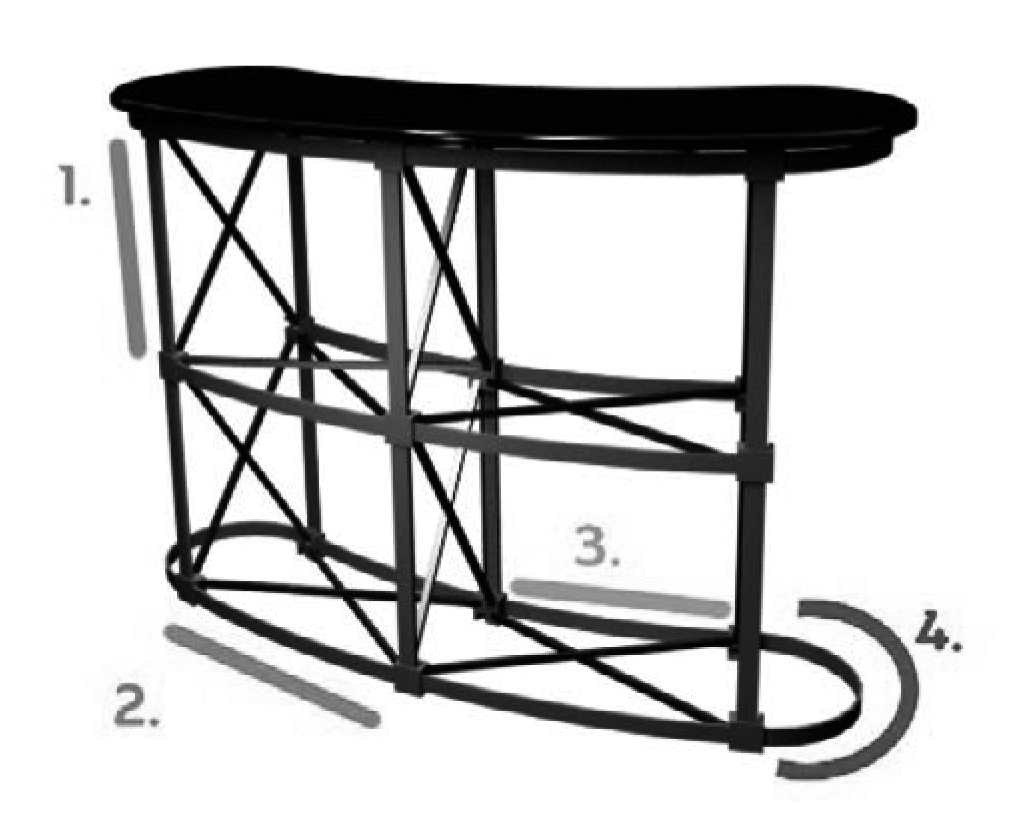

Összeszerelési eltérések a különböző kínálópult-típusok között:

  • az íves pultnál a hajlított előlap miatt valamivel nehezebb illeszteni,
  • a fejrésszel ellátott típusnál pedig a rúdak rögzítése igényel plusz lépést.



Meglévő stancformák:

Papírméretek:

A méret

0 – 841 x 1189 mm
1 – 594 x 841 mm
2 – 420 x 594 mm
3 – 297 x 420 mm
4 – 210 x 297 mm
5 – 148 x 210 mm
6  105 x 148 mm
7 – 74 x 105 mm
8 – 52 x 74 mm
9 – 37 x 52 mm
10 – 26 x 37 mm

B méret

0 – 1000 x 1414 mm
1 – 707 x 1000 mm
2 – 500 x 707 mm
3 – 353 x 500 mm
4 – 250 x 352 mm
5 – 176 x 250 mm
6 – 125 x 176 mm
7 – 88 x 125 mm
8 – 62 x 88 mm
9 44 x 62
10 31 x 44
